PALOMAT® Flexomatic

PALOMAT® Flexomatic bietet vollautomatisches Stapeln und Entstapeln. Es funktioniert mit Druckluft und benötigt Elektrizität zur Steuerung der Maschine.

Wählen Sie PALOMAT® Flexomatic, wenn Sie sowohl einzelne Paletten stapeln als auch entstapeln möchten und Druckluft + Elektrizität als Energiequelle verwenden möchten.

Betrieb mit Druckluft

+ Wechselstrom

Bearbeitet

1 Palette auf einmal

Hubkapazität
15 Paletten/500kg
25 Paletten/800kg

Telefonischer Support

24/7-365

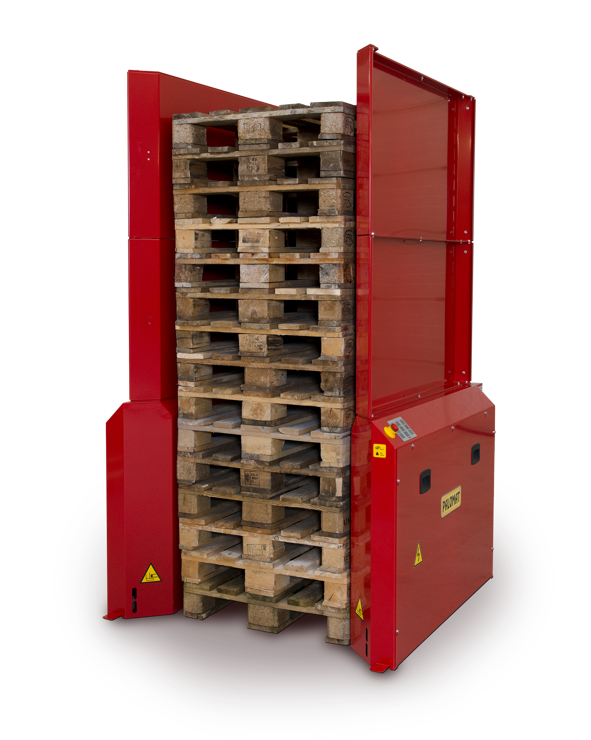

Wie PALOMAT® Flexomatic funktioniert

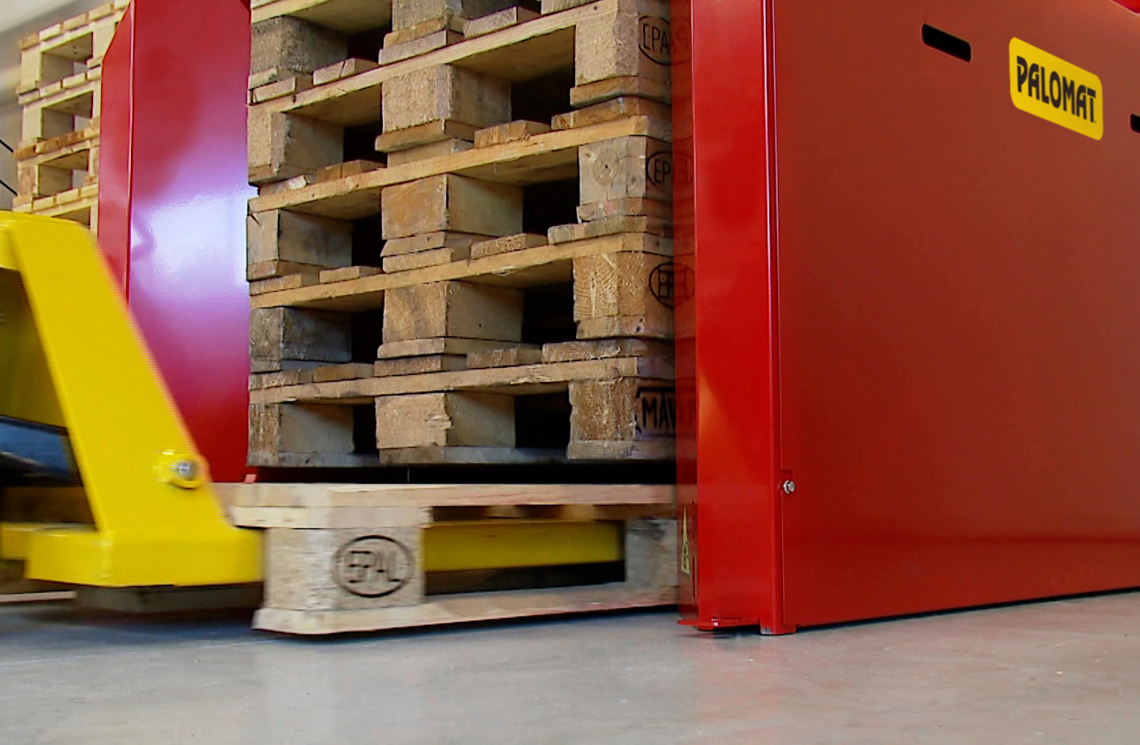

Der PALOMAT Flexomatic ist für die automatische Stapelung und Entstapelung von Paletten konzipiert. Der Benutzer kann Paletten mithilfe eines Stapelwagens oder eines Gabelstaplers einsetzen oder entfernen, was alles auf Bodenebene durchgeführt werden kann. Der PALOMAT Flexomatic verwendet Fotosensoren, um die Paletten zu erkennen, die dann automatisch einzeln gestapelt oder entstapelt werden.



  • Bei Auswahl des Entstapelns kann der PALOMAT einen Stapel von höchstens 15 oder 25 Paletten aufnehmen, und die Paletten werden automatisch einzeln entstapelt.
  • Bei Auswahl des Stapelns werden die Paletten einzeln eingesetzt, und der PALOMAT stapelt sie automatisch auf höchstens 15 oder 25 Paletten. Der gesamte Stapel kann nach Abschluss entfernt werden.

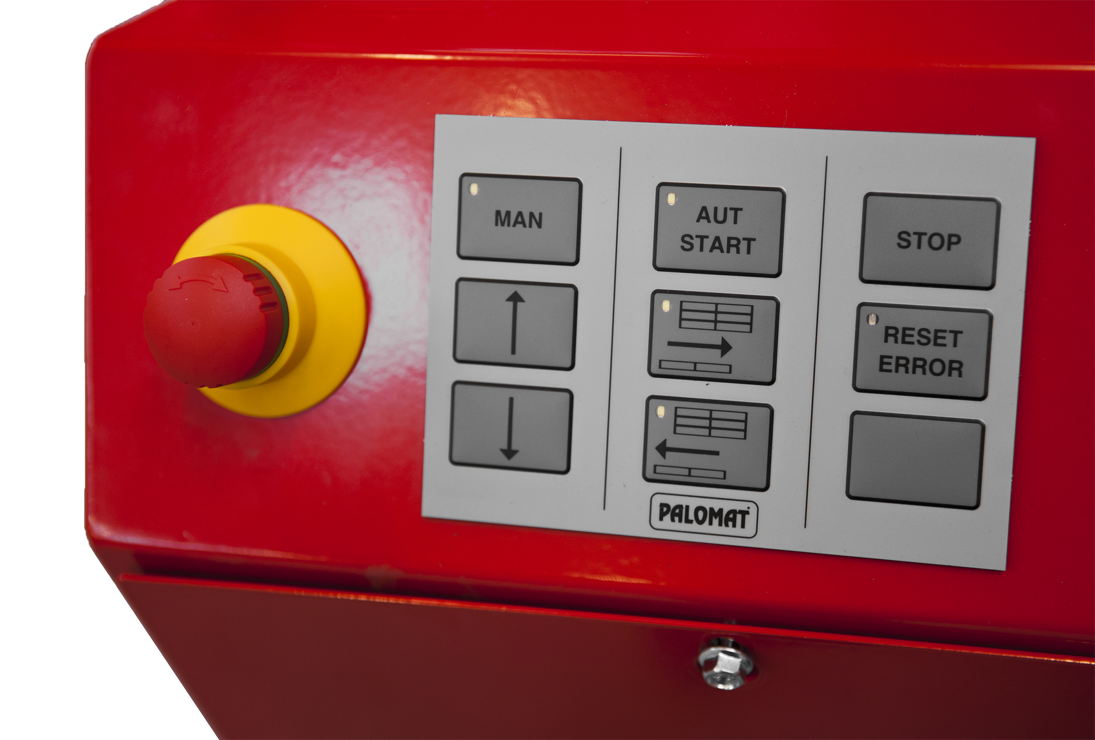

  • Palomat® Flexomatic arbeitet vollautomatisch. Es wird NUR manuell über das Bedienfeld bedient, wenn zwischen Stapeln und Entstapeln gewechselt wird.



Es handelt sich um ein Standard-Palettenmagazin, das eine Vielzahl von Möglichkeiten für verschiedene Arten und Größen von Paletten bietet. Auch kundenspezifische Lösungen können bereitgestellt werden.



Kontaktiere uns heute


Spezifikationen

  •

    PALOMAT® Flexomatic 15 palleten
    Kapazität 500 kg
    Druckluft 6-7 bar
    Verbrauch 36 liter pro Zyklus
    Energie 100-240VAC / 50 Hz
    Bereitschaftsverbrauch 16 W
    Betriebsverbrauch 20 W (at max. load of 500 kg)
    Betriebsverbrauch 70db(A)
    Max. Sicherung 16A D01
    Steuerung Siemens S7-1200
    Luftkomponente SMC


    PALOMAT® Flexomatic 25 palleten
    Kapazität 800 kg
    Druckluft 6-7 bar
    Verbrauch 72 liter pro Zyklus
    Energie 100-240VAC / 50 Hz
    Bereitschaftsverbrauch 16 W
    Betriebsverbrauch 20 W (at max. load of 800 kg)
    Betriebsverbrauch 70 dB(A)
    Max. Sicherung 16A D01
    Steuerung Siemens S7-1200
    Luftkomponente SMC



    Standardfarben:

    RAL 3002 rot, RAL 5002 blau, RAL 7032 grau und RAL 7035 grau.



    Da der PALOMAT® über diverse Fühler, Leitungen und Schläuche verfügt, darf die Reinigung nur mit einem schwach basischen Reinigungsmittel erfolgen. Ferner darf der PALOMAT® nicht gespült, sondern nur mit einem ausgewrungenen Lappen abgewischt werden.

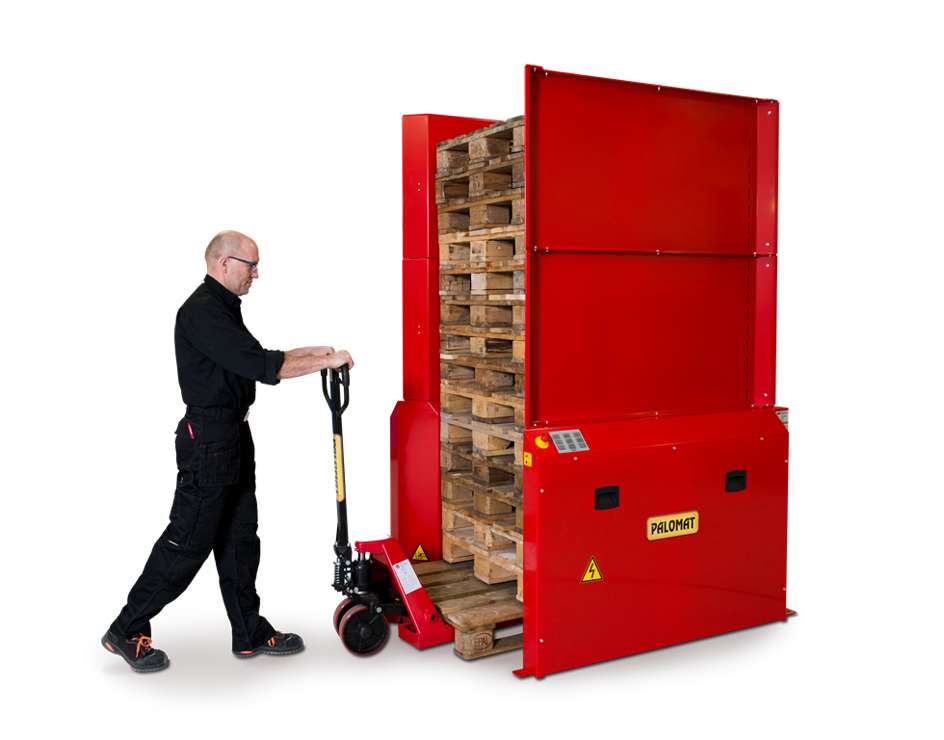

  • PALOMAT® Flexomatic für 15 Paletten



    Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten
    150001 1200x800x144 500 kg 15 paller
    150002 1200x1000x150 500 kg 15 paller



    Inkl. Sicherheitsabschrankung für 15 Paletten

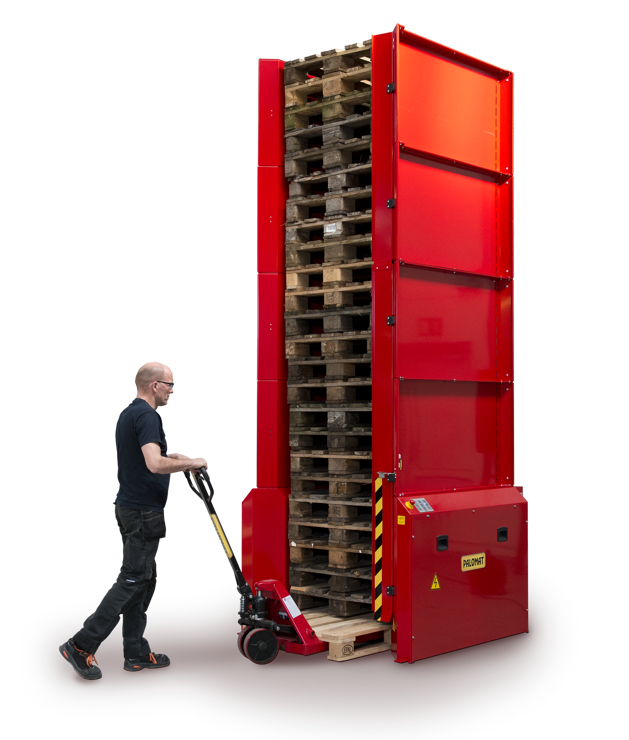

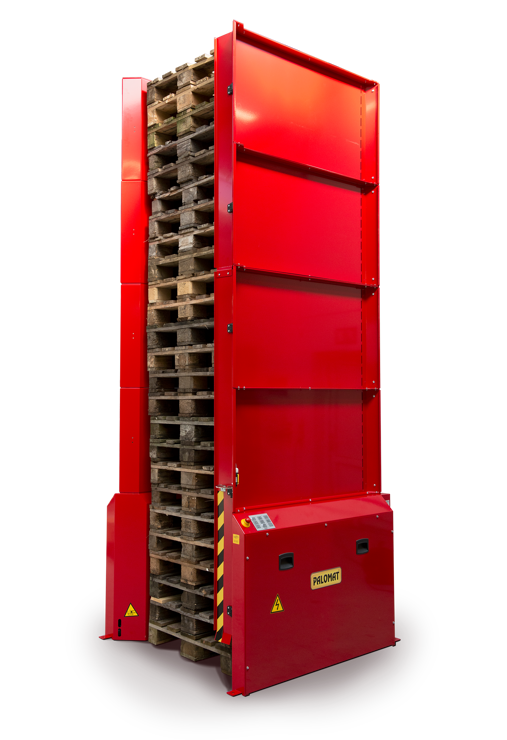

    PALOMAT® Flexomatic für 20 oder 25 Paletten

    Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten
    150101 1200x800x144 800 kg 25 Paletten
    150102 1200x1000x150 800 kg 25 Paletten
    150103 1200x1200x150 800 kg Ca. 20 Paletten



    Inkl. Sicherheitsabschrankung für 25 Paletten mit Tür für die Handhabung von mehr als 15 Paletten



    PALOMAT® Flexomatic – aus Edelstahl



    Der PALOMAT® Flexomatic aus Edelstahl verfügt gänzlich über die gleiche Funktion wie ein standard PALOMAT® Flexomatic. Sämtliche PALOMAT®-Teile bestehen aus Edelstahl und sind daher ideal für den Einsatz in z.B. feuchten Produktionsbereichen. Er ist besonders für die Nahrungsmittelindustrie geeignet. Der PALOMAT® Flexomatic kann mit gewöhnlichen Reinigungsmitteln abgewaschen und für Holz- sowie Kunststoffpaletten verwendet werden.



    Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten
    150001-SS 1200x800x144 500 kg 15 Paletten
    150002-SS 1200x1000x150 500 kg 15 Paletten
    150101-SS 1200x800x144 800 kg 25 Paletten
    150102-SS 1200x1000x150 800 kg 25 Paletten
    150103-SS 1200x1200x150 800 kg 20 Paletten



    Inkl. Sicherheitsabschrankung für 15 Paletten

Für den PALOMAT® Flexomatic bieten wir folgende Optionen an

Staplerschutz (H:300 x B:310)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

Staplerschutz (H:1.000 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden.

Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

Staplerschutz (H:300 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

Max-Melder

Ein Sick-Sensor zur Anzeige, wenn ein Palettenstapel automatisch auf den Boden entstapelt werden soll. Soll der PALOMAT® bei 15 Paletten stoppen, kann ein Max-Melder an der Sicherheitsabschrankung/ auf einem Pol montiert werden. Wenn der Max-Melder die gewünschte Anzahl von Paletten anzeigt, wird der Stapel automatisch auf den Boden gesetzt. Der Stapel ist dann bereit für Aufnahme durch z.B. einen Hubwagen. Die Funktion kann auch manuell über das Touch-Panel ausgeführt werden.

Lichtmast inkl. Max-Melder

Ein Lichtmast mit einer dreifarbigen LED, um dem Benutzer bei der Bedienung der Maschine zu unterstützen. Der Lichtmast enthält Sick-Sensoren, die erkennen, ob der Palettenstapel voll oder leer ist. Wenn der PALOMAT® beispielsweise bei 15 Paletten anhalten muss, kann der Lichtmast mit einem Max-Melder an einer Sicherheitsabschrankung oder separaten Stange montiert werden. Wenn der Max-Melder beispielsweise bei 15 Paletten ausgelöst wird, leuchtet die Lampe Blau und der Stapel wird automatisch auf den Boden entstapelt.

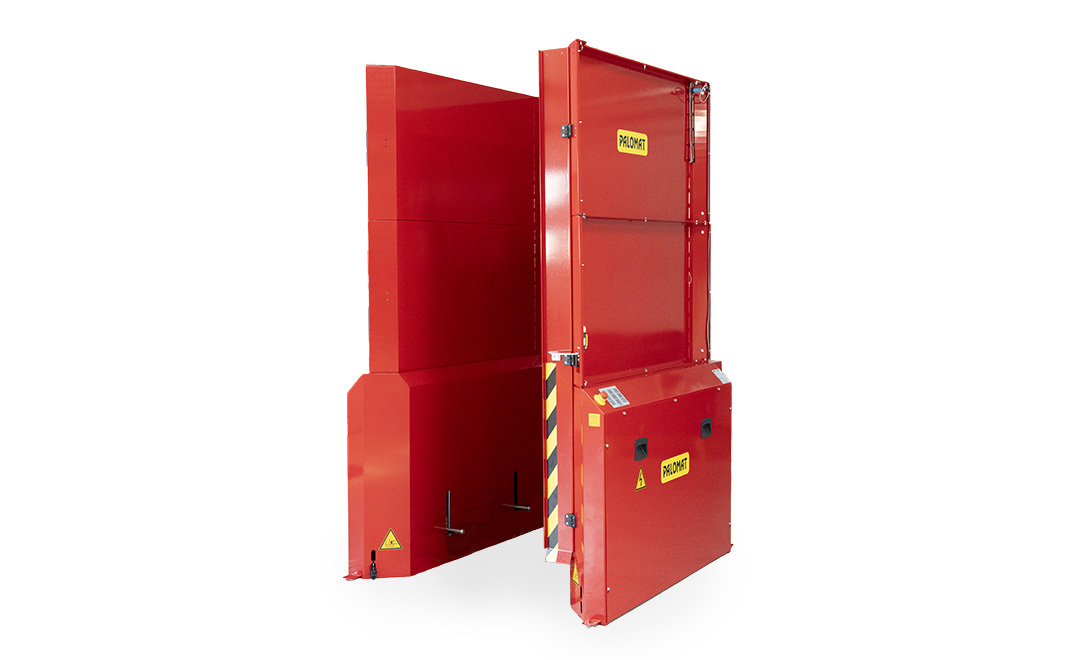

Sicherheitsabschrankung mit Tür für 15 Paletten

Die Tür ist ein Teil der Sicherheitsabschrankung und ist für zusätzliche Sicherheit angebracht. Der PALOMAT® kann nur bedient werden, wenn die Tür geschlossen und mit dem Türsicherheitsschalter
verriegelt ist. Die Tür bedeckt die rechte Vorderseite von der Oberseite der zweiten Palette auf Bodenhöhe bis zur Oberseite der Sicherheitsabschrankung.
Die Tür ist die gleiche Art wie die am Palettenmagazin für 25 Paletten.

Stopblöcke

Die Stopblöcke sind eine ideale Option, wenn der PALOMAT® Paletten hantieren muss, wo die Schienen am Boden quer zum Hubwagen sind. Beim Herausziehen des Hubwagens aus dem PALOMAT® halten die zwei Stopblöcke die Palette fest und im Magazin. Die Stopblöcke befinden sich an der PALOMAT®-Vorderseite, einer auf jeder Seite neben den vorderen Sensoren.

Schalter

Der Schalter trennt die Netzstromversorgung direkt an der Maschine ab. Der Schalter kann verriegelt werden, beispielsweise für die Wartung der Maschine.

Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Der Schalter befindet sich unter der Netzstromversorgung.

Absperrventil

Das Absperrventil trennt die Luftversorgung direkt an der Maschine ab. Das Absperrventil kann verriegelt werden, beispielsweise für die Wartung der Maschine. Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Das Absperrventil ist direkt an der Filterregulator angebracht.

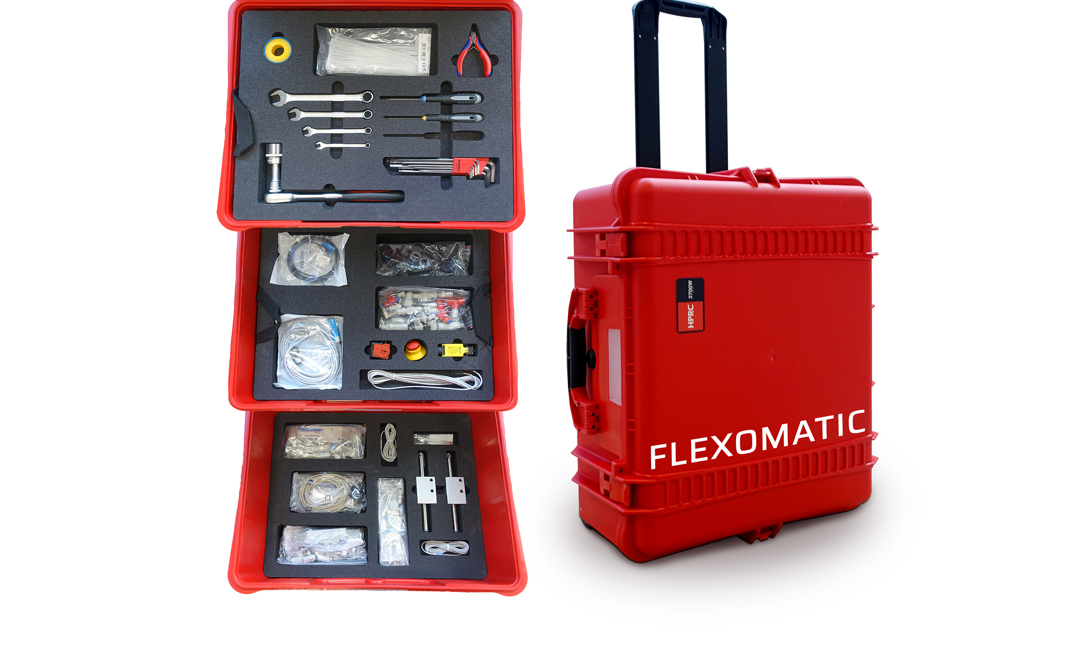

Flexomatic Servicekoffer

Mit unseren Servicekoffer, in denen die gängigsten Ersatzteile + das erforderliche Werkzeug für PALOMAT® Flexomatic enthalten sind, haben Sie die wichtigsten Ersatzteile stets parat.

Vorbereitet für Information via SMS/E-Mail

Ein Interface schickt einen E-Mail oder SMS an dem für PALOMAT® verantwortlichen Person - wenn das Magazin z.B. leer ist oder bei Fehler. Das Interface wird mit einer Mobildaten-SIM-Karte (vom Kunden) oder mit einem Patchkabel installiert, das an das Netwerks des Unternehmens angeschlossen wird.
