Stand Alone

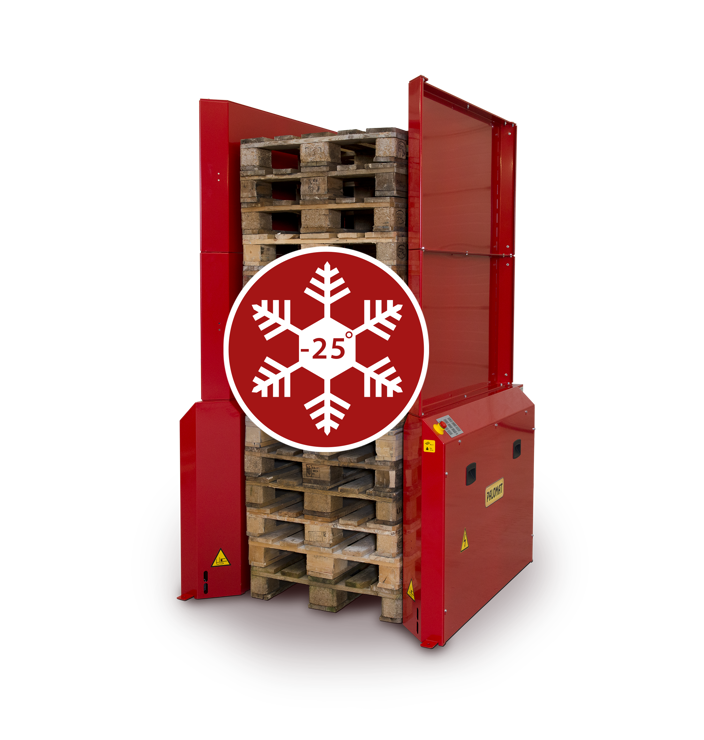

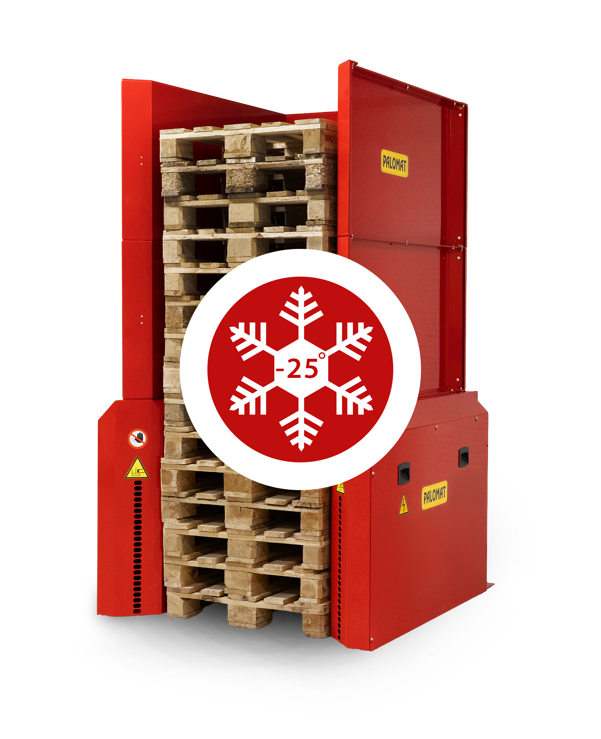

PALOMAT® Coldstore

PALOMAT® Coldstore bietet vollautomatisches Stapeln und Entstapeln bei Kälte bis zu –25°C / –13°F und funktioniert vollständig mit AC-Strom.

Wählen Sie den PALOMAT® Coldstore, wenn Sie einzelne Paletten sowohl stapeln als auch entstapeln in Gefrierumgebungen von bis zu -25°C und nur Elektrizität als Energiequelle nutzen möchten.

Wechselstrombetrieben

Plug´n´Play

Bearbeitet

1 Palette auf einmal

Hubkapazität
15 Paletten/500kg

Frostbeständig

Bis zu –25°C / –13°F

Wie PALOMAT® Coldstore funktioniert

Das PALOMAT® Coldstore Palettenmagazin stapelt und entstapelt automatisch leere Paletten. Der Benutzer setzt oder entfernt die Paletten mit einem Stapelwagen oder Gabelstapler. Die gesamte Palettenbearbeitung erfolgt auf Bodenebene. Das PALOMAT® Coldstore erkennt die Paletten über Fotosensoren, woraufhin sie automatisch einzeln gestapelt oder entstapelt werden.



  • Es kann in Umgebungen mit Temperaturen bis zu –25°C / –13°F betrieben werden.
  • Es funktioniert ausschließlich mit elektrischem 230V-Strom und kann daher überall platziert werden, vorausgesetzt, es befindet sich eine 230V-Steckdose in der Nähe.
  • Bei Auswahl des Entstapelns kann das PALOMAT® Coldstore einen Stapel von bis zu 15 Paletten automatisch entstapeln.
  • Bei Auswahl des Stapelns werden die Paletten einzeln eingefügt und automatisch bis zu einem Maximum von 15 gestapelt. Der gesamte Stapel kann dann entfernt werden.
  • Das Palomat® Greenline Cold Store arbeitet vollautomatisch. Es wird NUR manuell über ein Touchpanel bedient, wenn zwischen Stapeln und Entstapeln gewechselt wird.



Um Kondensation an den Greifern zu vermeiden, empfehlen wir, das PALOMAT® Coldstore nicht in der Nähe von Türen oder Eingängen zu platzieren, da hier Zugluft auftreten kann.



PALOMAT® Coldstore ist ein Standardmodell, kann jedoch eine Vielzahl von Palettentypen und -größen aufnehmen, wobei kundenspezifische Lösungen für spezifische Anforderungen verfügbar sind.





Kontaktiere uns heute


Spezifikationen

  •

    Kapazität 500 kg
    Energie 220-240V AC / 50 Hz
    Bereitschaftsverbrauch 23 W
    Betriebsverbrauch 550 W (bei maximaler Ladung von 500 kg)
    Geräuschniveau 70db(A)
    Max. Sicherung 16A D01
    Steuerung Siemens S7-1200





    Standardfarben:

    RAL 3002 rot, RAL 5002 blau, RAL 7032 grau und RAL 7035 grau.



    Da der PALOMAT® Coldstore über diverse Fühler, Leitungen und Schläuche verfügt, darf die Reinigung nur mit einem schwach basischen Reinigungsmittel erfolgen. Ferner darf der PALOMAT® Greenline Cold Store nicht gespült, sondern nur mit einem ausgewrungenen Lappen abgewischt werden.

  • PALOMAT® Coldstore für 15 paller



    Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten
    152601 1200x800x144 500 kg 15 Paletten
    152602 1200x1000x150 500 kg 15 Paletten



    Inkl. Sicherheitsabschrankung für 15 Paletten, 2x Heizungen und Aktuatorfett für den Einsatz bei Minusgraden.



    PALOMAT® Coldstore – aus Edelstahl



    Der PALOMAT® Coldstore aus Edelstahl verfügt gänzlich über die gleiche Funktion wie ein Standard PALOMAT® Coldstore. Sämtliche PALOMAT-Teile bestehen aus Edelstahl und sind daher ideal für den Einsatz in z.B. feuchten Produktionsbereichen. Er ist besonders für die Nahrungsmittelindustrie geeignet. Der PALOMAT® kann mit gewöhnlichen Reinigungsmitteln abgewaschen und für Holz- sowie Kunststoffpaletten verwendet werden.



    Artikelnummer Palettengrösse Hubkapazität Anzahl der Paletten
    152601-SS 1200x800x144 500 kg 15 Paletten
    152602-SS 1200x1000x150 500 kg 15 Paletten



    Inkl. Sicherheitsabschrankung für 15 Paletten, 2x Heizungen und Aktuatorfett für den Einsatz bei Minusgraden.

Für den PALOMAT® Coldstore bieten wir folgende Optionen an

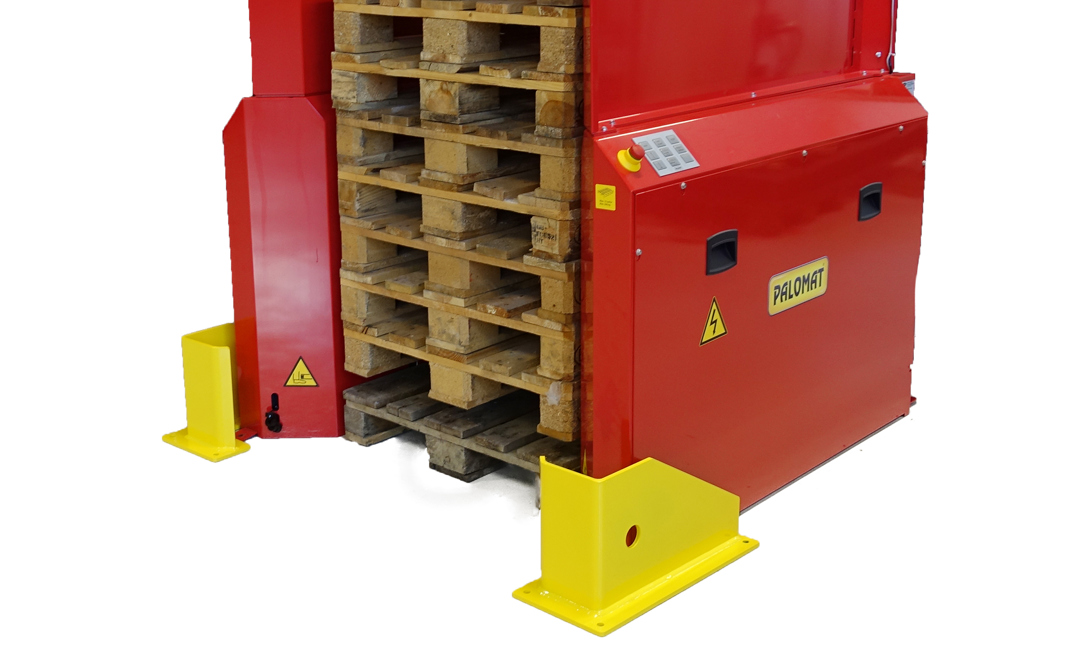

Staplerschutz (H:300 x B:310)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

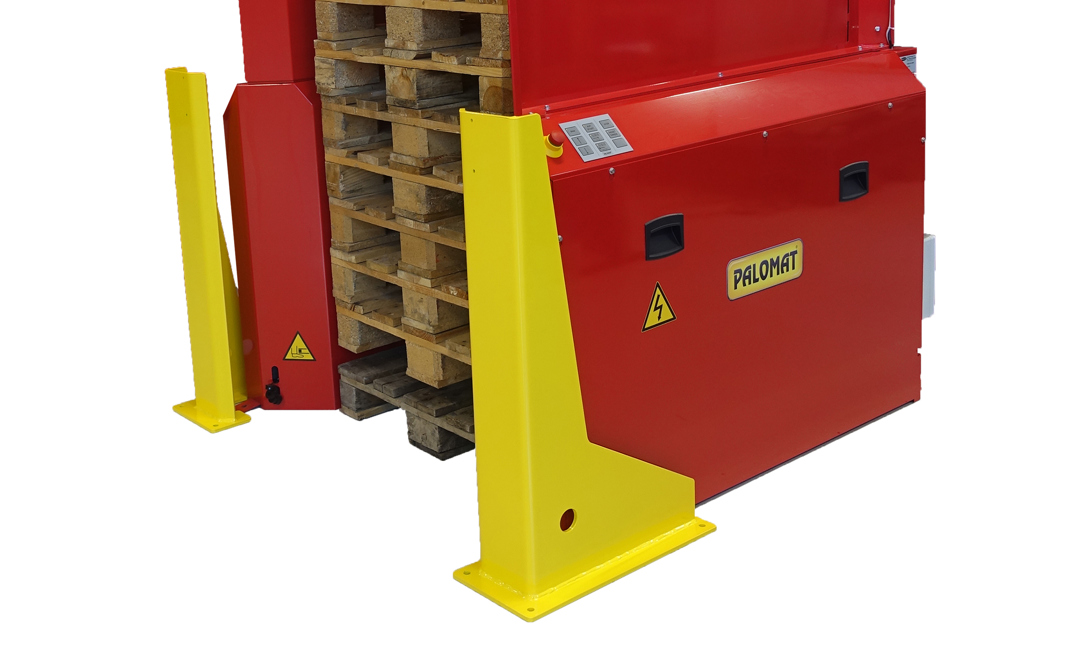

Staplerschutz (H:1.000 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

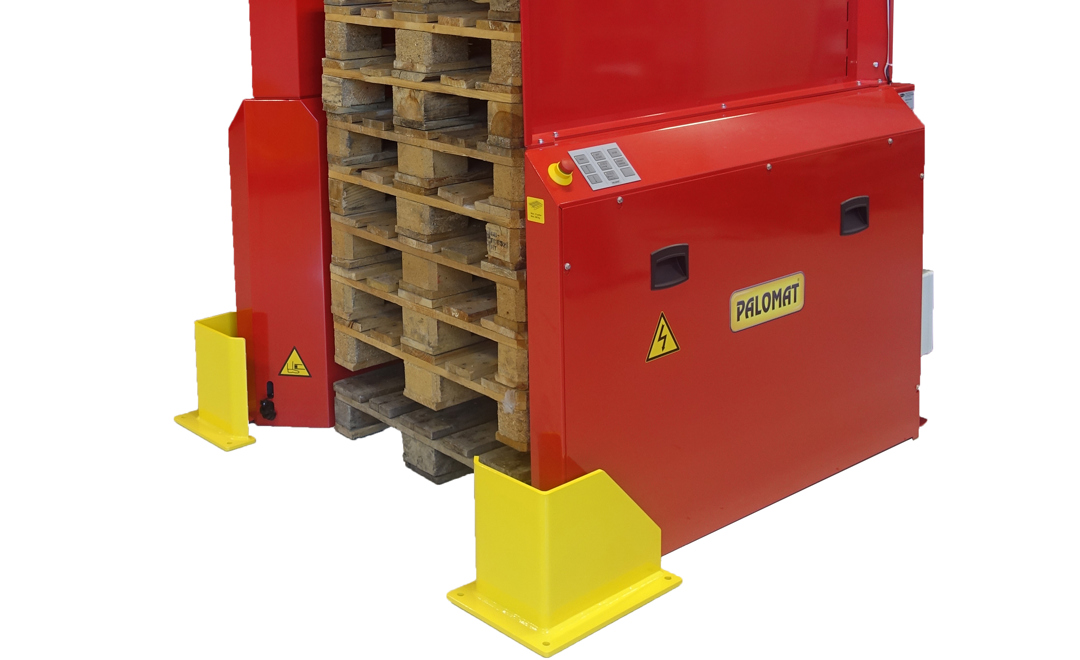

Staplerschutz (H:300 x B:250)

Der Staplerschutz ist in 10 mm Stahl produziert und kann als extra Schutz von den Frontsensoren angeboten werden. Der Staplerschutz ist zwei seperate Teile, die im Boden vorne dem PALOMAT® montiert werden sollen. Die Lösung wird besonders bei Firmen verwendet, die Paletten mit Hilfe von Staplern hantieren.

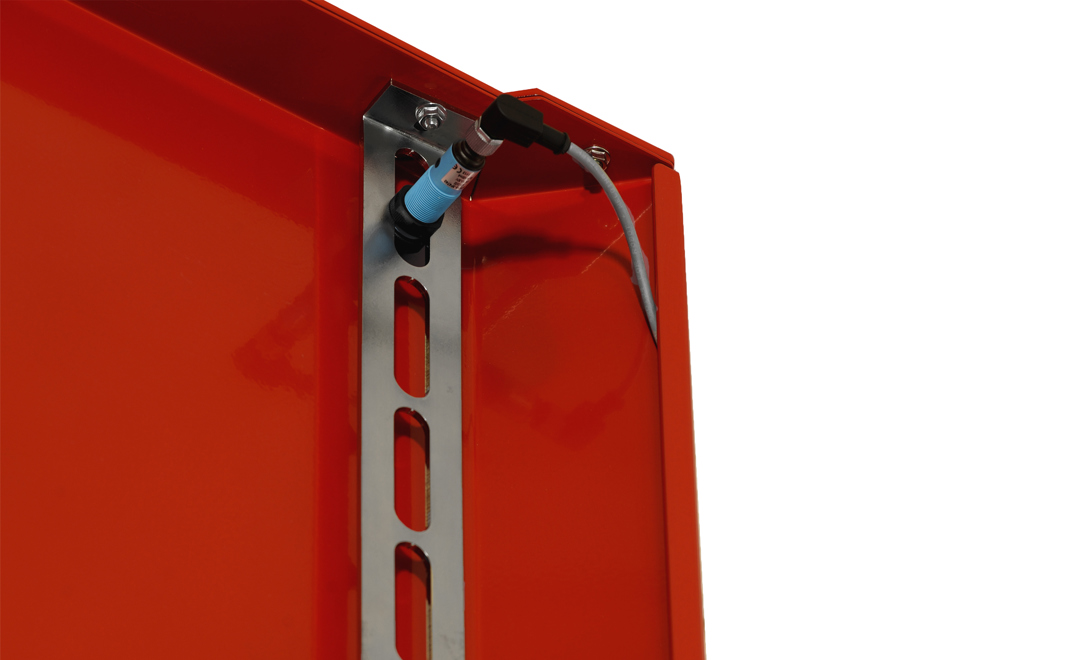

Max-Melder

Ein Sick-Sensor zur Anzeige, wenn ein Palettenstapel automatisch auf den Boden entstapelt werden soll. Soll der PALOMAT® bei 15 Paletten stoppen, kann ein Max-Melder an der Sicherheitsabschrankung/ auf einem Pol montiert werden. Wenn der Max-Melder die gewünschte Anzahl von Paletten anzeigt, wird der Stapel automatisch auf den Boden gesetzt. Der Stapel ist dann bereit für Aufnahme durch z.B. einen Hubwagen. Die Funktion kann auch manuell über das Touch-Panel ausgeführt werden.

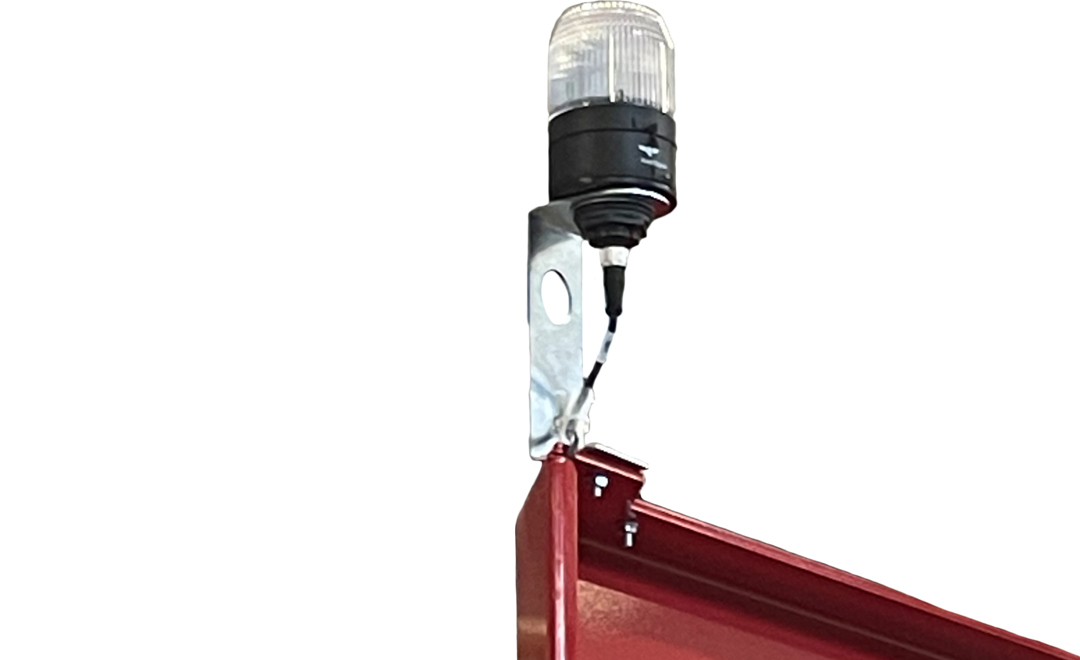

Lichtmast inkl. Max-Melder

Ein Lichtmast mit einer dreifarbigen LED, um dem Benutzer bei der Bedienung der Maschine zu unterstützen. Der Lichtmast enthält Sick-Sensoren, die erkennen, ob der Palettenstapel voll oder leer ist. Wenn der PALOMAT® beispielsweise bei 15 Paletten anhalten muss, kann der Lichtmast mit einem Max-Melder an einer Sicherheitsabschrankung oder separaten Stange montiert werden. Wenn der Max-Melder beispielsweise bei 15 Paletten ausgelöst wird, leuchtet die Lampe Blau und der Stapel wird automatisch auf den Boden entstapelt.

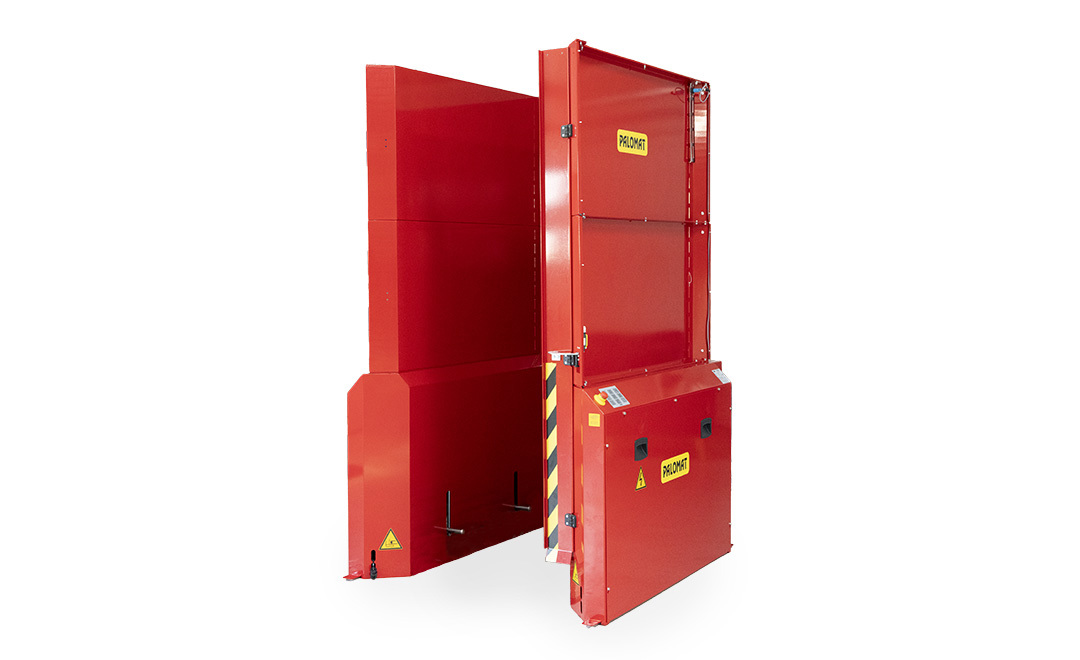

Sicherheitsabschrankung mit Tür für 15 Paletten

Die Tür ist ein Teil der Sicherheitsabschrankung und ist für zusätzliche Sicherheit angebracht. Der PALOMAT® kann nur bedient werden, wenn die Tür geschlossen und mit dem Türsicherheitsschalter verriegelt ist. Die Tür bedeckt die rechte Vorderseite von der Oberseite der zweiten Palette auf Bodenhöhe bis zur Oberseite der Sicherheitsabschrankung. Die Tür ist die gleiche Art wie die am Palettenmagazin für 25 Paletten.

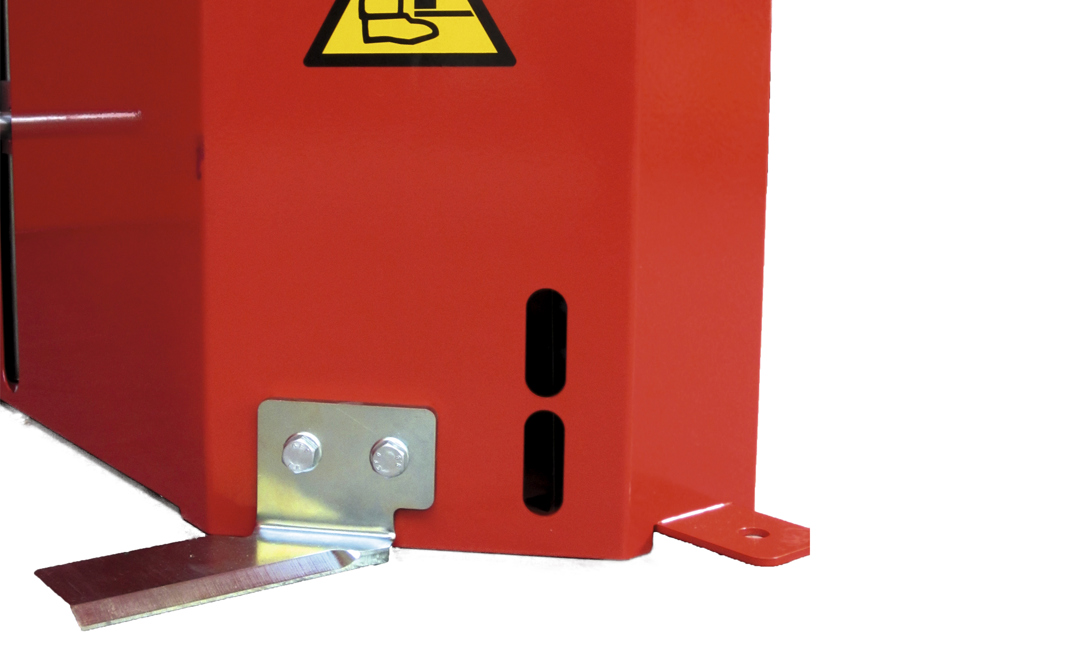

Stopblöcke

Die Stopblöcke sind eine ideale Option, wenn der PALOMAT® Paletten hantieren muss, wo die Schienen am Boden quer zum Hubwagen sind. Beim Herausziehen des Hubwagens aus dem PALOMAT® halten die zwei Stopblöcke die Palette fest und im Magazin. Die Stopblöcke befinden sich an der PALOMAT®-Vorderseite, einer auf jeder Seite neben den vorderen Sensoren.

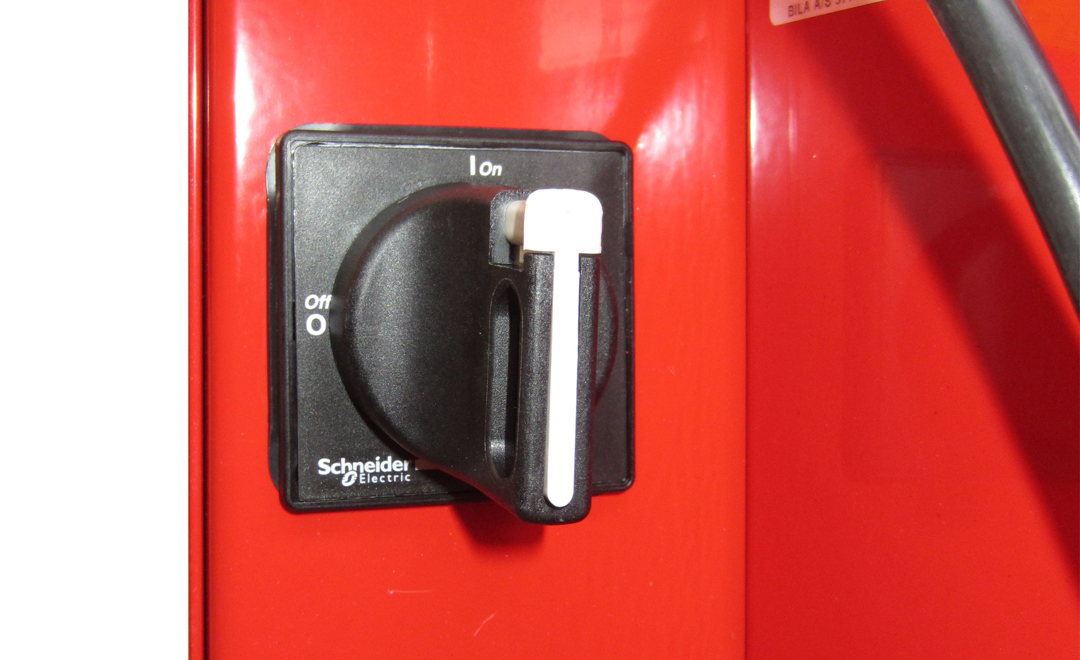

Schalter

Der Schalter trennt die Netzstromversorgung direkt an der Maschine ab. Der Schalter kann verriegelt werden, beispielsweise für die Wartung der Maschine.

Dies ist ein Vorteil und ein Sicherheitsmerkmal für die Wartung des PALOMATen. Der Schalter befindet sich unter der Netzstromversorgung.

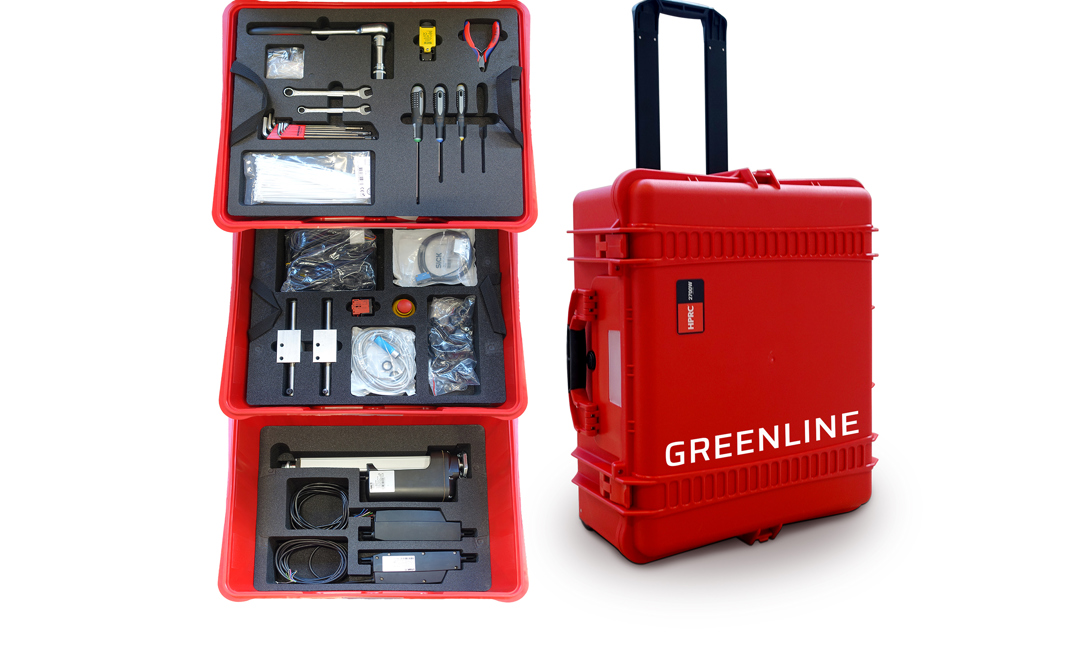

Greenline Servicekoffer

Mit unseren Servicekoffer, in denen die gängigsten Ersatzteile + das erforderliche Werkzeug für PALOMAT® Greenline enthalten sind, haben Sie die wichtigsten Ersatzteile stets parat.

Vorbereitet für Information via SMS/E-Mail

Ein Interface schickt einen E-Mail oder SMS an dem für PALOMAT® verantwortlichen Person - wenn das Magazin z.B. leer ist oder bei Fehler. Das Interface wird mit einer Mobildaten-SIM-Karte (vom Kunden) oder mit einem Patchkabel installiert, das an das Netwerks des Unternehmens angeschlossen wird.
